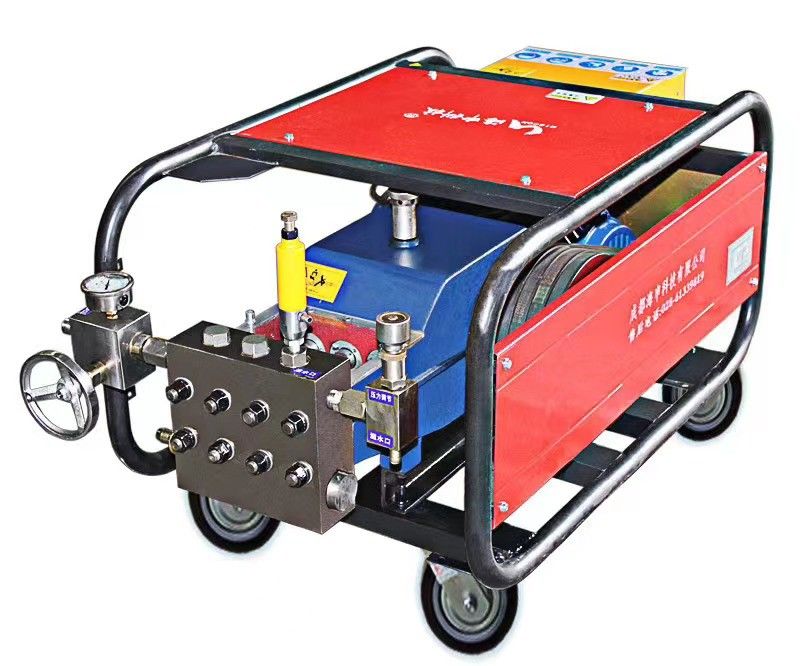

石油パイプライン用水圧試験ポンプ 7.5KW

10000psi 油圧試験ポンプ オイルパイプライン圧力試験ポンプ 7.5KW

詳細:

1. 動力端クランクシャフトハウジングは鋳鉄製です。アルミニウム合金よりも強力です。

2. クロスヘッドはバビット硬合金製です。工業設計のため、長い耐用年数があります。

3. 油圧端ポンプヘッドは硬合金40Cr製です。清掃作業を継続的に行うことができます。

4. すべての油圧端は簡単に取り外せるように設計されているため、部品が破損した場合でも簡単に修理できます。

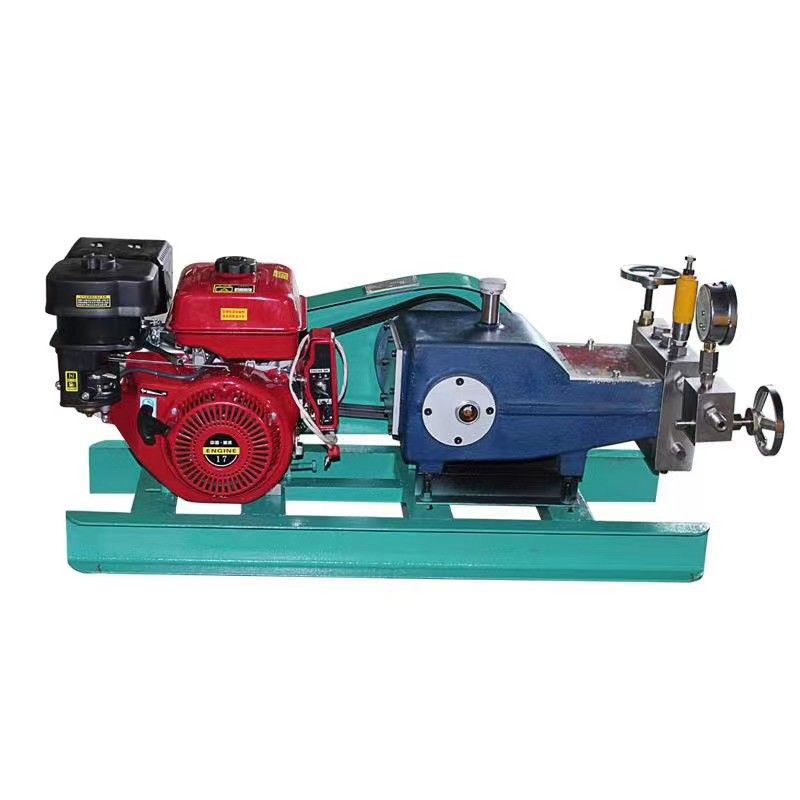

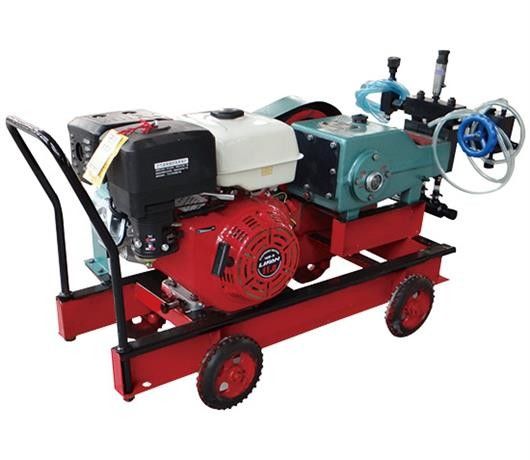

5. 屋外での使用目的のために、ディーゼルエンジンまたはガソリンエンジンで駆動することもできます。

10000psi 油圧試験ポンプ オイルパイプライン圧力試験ポンプ 7.5KW

以下のような特徴があります:

製品説明

高圧ポンプには2種類の用途があります。1つは高圧洗浄用、もう1つは圧力試験用です。油圧試験ポンプは、対象物の圧力をテストするために使用される機器であり、動力装置によって高圧水流を発生させます。パイプ、バルブなどの対象物に高圧水流を噴射し、対象物を高圧水流で満たします。油圧試験ポンプが圧力データに達したときに、対象物からの水漏れがないかどうかを確認します。このポンプには逆止弁が取り付けられており、高圧水流がポンプに戻るのを防ぎます。これにより、圧力計に圧力を表示できます。圧力試験の目的を達成できます。

• 動作原理:

このポンプは、水平単動三連プランジャーポンプであり、 コンポーネントは、ダイナミック端、油圧端、p圧力 調整弁,およびrリーフバルブです！

(1)。ダイナミック端（以下の添付写真）は、プーリー、クランクシャフト、コネクティングバーなどで構成されています。ベルトと駆動プーリーによって生成されたダイナミックパワーは、速度も低下させます。クランクシャフトを回転させ、コネクティングバーが回転を直接行います！

(2)油圧端（以下の添付写真）は、プランジャー、シリンダー、ポンプ本体、吸入口および吐出口バルブなどで構成されています。シリンダーはクランクに固定されており、コネクティングバーがプランジャーを駆動してシリンダー内で往復運動を行い、シリンダーの内容物を周期的に変化させます。プランジャーが吸引ストロークの場合、シリンダーの内容物が拡大し、吐出口バルブが閉じ、真空が形成され、媒体が大気の圧力でシリンダーに入ります。プランジャーが吐出ストロークの場合、吸入口バルブが閉じ、プランジャーが媒体を吐出口バルブを通してポンプ本体に入れ、次に圧力調整弁に入り、最後に高圧ホースから出てきます！

(3)このrリーフバルブ（以下の添付写真）リーフバルブは、高圧ポンプの保護装置であり、ノズルが詰まった場合、リーフバルブが開き、高圧水が流れ、過圧による機械の損傷を防ぎます。お客様はそれに触れないでください！

(4)このp圧力 調整弁（以下の添付写真）圧力調整弁は、出口圧力を調整し、システム圧力を維持するために使用されます。ハンドホイールを時計回りに回転させると、圧力調整弁コアが、ギャップシートが減少し、オーバーフローが減少し、機械圧力が上昇します。ハンドホイールを反時計回りにすると、流量が増加し、圧力が低下します！

高圧ポンプの動力入力軸は、動力出力軸の中心と高さが等しく、接続モードはカップリングである必要があります。動力入力電力は、高圧ポンプの定格電力よりも高く、1450rpmである必要があり、回転方法はポンプの入力端マークに一致する必要があります。

高圧ポンプの動力入力サイズは右図の通りで、入力軸カップリングの内部とジョイント部の面積は75％以上である必要があります。カップリングの製造精度は要件に準拠し、動的バランス試験も行う必要があります。高圧ポンプの振動による損傷を最小限に抑えるために。

高圧ポンプの4つの固定ボルトは、設置時に締め付ける必要のある高強度グレードを選択する必要があります。

高圧ポンプの設置後、手でカップリングを回すと、抵抗や異音、ガタガタという現象がなく、スムーズに回るはずです。

ポンプの吸入パイプは、給水タンクに接続する必要があります。水槽の形状は以下の通りです。

よくある質問

10000psi 油圧試験ポンプ オイルパイプライン圧力試験ポンプ

Q1. リードタイムについて教えてください。

A: 大量生産には20営業日です。

Q2. 注文のMOQ制限はありますか？

A: 低MOQ、1個。

Q3. 商品の発送方法と到着までの時間は？

A: 海上輸送で発送します。

Q4. 製品の注文方法を教えてください。

A: まず、お客様の要件または用途をお知らせください。

次に、お客様の要件または提案に基づいて見積もりを行います。

第三に：契約に署名します

第四に、生産を手配します。

Q5. 製品にロゴを印刷してもよろしいですか？

A: はい。生産前に正式にお知らせください。

Q6: 製品の保証はありますか？

A: はい、当社の製品には1年間の保証を提供しています。
